РусскийMotor de rotor externo con anillo para ventilador centrífugo ,Ventilador axial con motor de rotor externo, Motor de polo sombreado
El motor de rotor externo con anillo para ventilador centrífugo se presenta con 2 o 4 polos. Su voltaje nominal puede ser de 220V y 120V. El espesor de laminación del estátor de hierro puede ser de 15mm, 25mm, 35mm y 42mm.La máxima velocidad de rotación es de más de 2,800RPM.
El motor de rotor externo con anillo para ventilador centrífugo, cumple con las normas de la UL y CE. Este motor de rotor externo con anillo viene con una amplia selección de parámetros, operación suave y confiable, así como otras ventajas. Puede ser montado junto con el impulsor centrífugo para formar el ventilador centrífugo. Hasta ahora, este producto se aplica ampliamente en ventiladores contra incendios, sistemas de refrigeración por aire, intercambiadores de calor, purificadores de aire, etc.

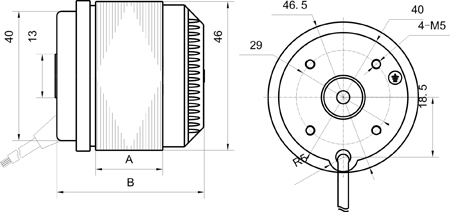

Ilustración
| Modelo | A | B |
| YWF-92-15 | 15 | 66 |
| YWF-92-25 | 25 | 76 |
| YWF-92-35 | 35 | 86 |
| YWF-92-45 | 40 | 91 |
| Modelo | Voltaje nominal (V) | Frecuencia (Hz) | Corriente nominal (A) | Potencia de entrada (W) | Velocidad de rotación (RPM) | Capacitor (μF) | Peso neto (Kg) | Curva |
| YWF-2E-92-15 | 220 | 50 | 0.25 | 55 | 2300 | 2 | 1 | 1 |
| 120 | 60 | 0.65 | 75 | 2500 | 8 | 1 | a | |
| YWF-2E-92-15 | 220 | 50 | 0.2 | 55 | 1200 | 1.5 | 1 | 2 |
| 120 | 60 | 0.35 | 40 | 1700 | 5 | 1 | b | |
| YWF-2E-92-25 | 220 | 50 | 0.4 | 80 | 2400 | 3 | 1.5 | 3 |
| 120 | 60 | 1.05 | 120 | 2800 | 10 | 1.5 | c | |
| YWF-4E-92-25 | 220 | 50 | 0.3 | 65 | 1250 | 2 | 1.5 | 4 |
| 120 | 60 | 0.55 | 65 | 1600 | 8 | 1.5 | d | |
| YWF-2E-92-15 | 220 | 50 | 0.65 | 145 | 2500 | 4 | 2 | 5 |
| 120 | 60 | 1.75 | 210 | 2500 | 16 | 2 | e | |
| YWF-2E-92-15 | 220 | 50 | 0.45 | 100 | 1300 | 3 | 2 | 6 |
| 120 | 60 | 0.85 | 100 | 1550 | 10 | 2 | f | |
| YWF-2E-92-15 | 220 | 50 | 0.97 | 215 | 2500 | 6 | 2.2 | 7 |
| 120 | 60 | 2 | 235 | 2600 | 24 | 2.2 | g | |
| YWF-2E-92-15 | 220 | 50 | 0.6 | 130 | 1250 | 5 | 2.2 | 8 |
| 120 | 60 | 1.2 | 140 | 1500 | 20 | 2.2 | h |
Curva
1. Gráfico del torque de 4P-220V/50Hz
2. Gráfico del torque de 6P-220V/50Hz
3. Gráfico del torque de 4P-120V/60Hz
4. Gráfico del torque de 6P-120V/60Hz
Como fabricante y distribuidor con base en China del motor de rotor externo con anillo para ventilador centrífugo, Lionball Ventilator provee un amplio rango de productos, tales como el ventilador centrífugo con aspas (álabes o palas) curvadas hacia atrás para acondicionador de aire tipo cassette, motor con rodamiento para enfriador de aire, motor EC, etc.
